電感式接近開關接線的口訣你知道嗎 ?

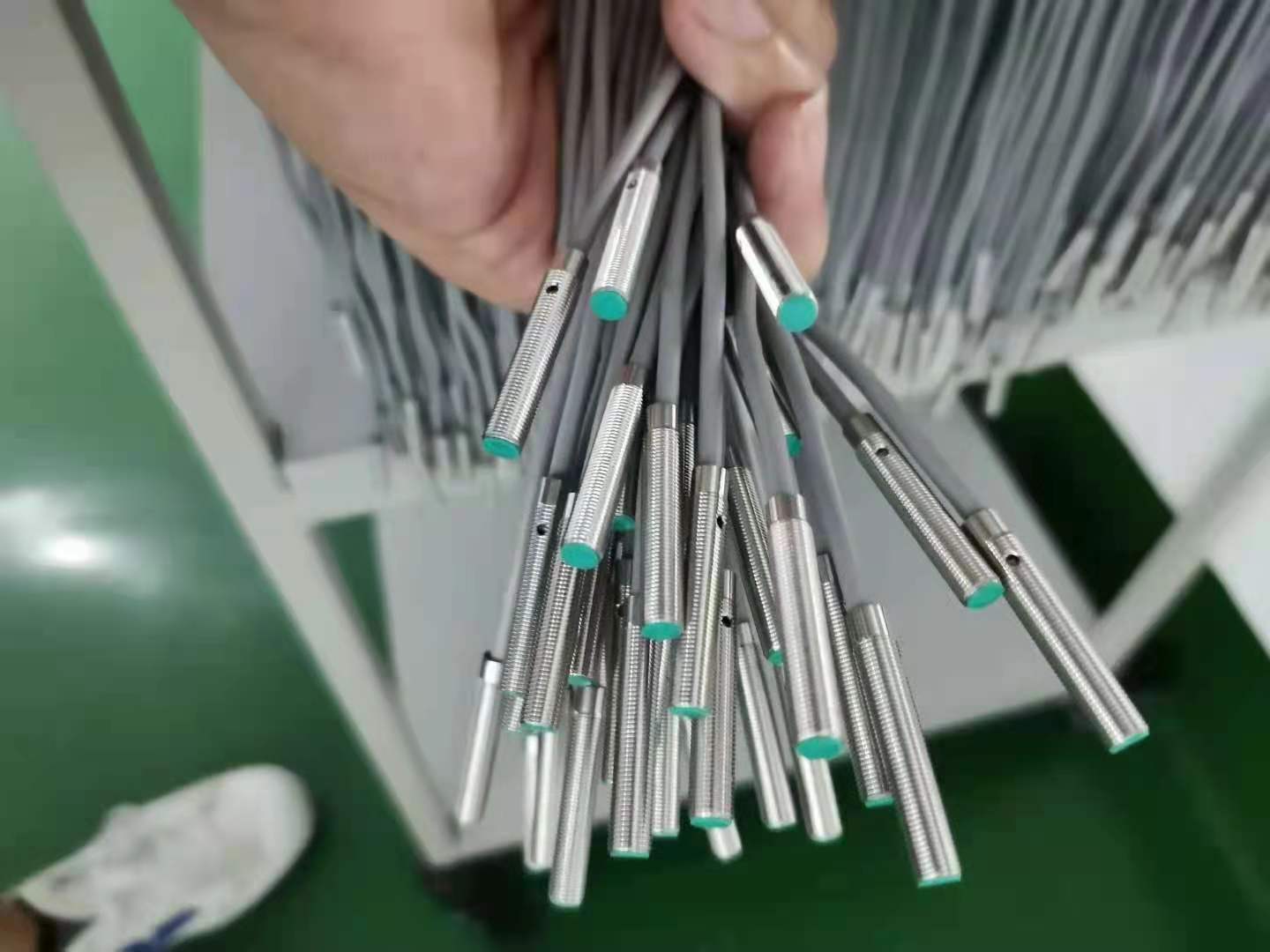

 電感式接近開關，在工業領域的應用無處不在。傳感器利用電渦流原理，可以有效的檢測各類金屬工件，具有測量精度高、響應頻率高等優點；采用非接觸式位置檢測，對目標物體表面無磨損，具有極高的可靠性；清晰可見的指示燈設計，更容易判斷開關的工作狀態；直徑規格從Φ4至M30，長度規格從超短型、短型到長型、加長型；電纜連接與連接器連接可選；采用專用IC制作，性能更加穩定；具有短路保護及極性保護功能；能進行各種限位、計數控制，適用范圍廣；

電感式接近開關由三大部分組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。

 電感式接近開關三線有源開關分為兩種：NPN型、PNP型。也有四線、五線的有源開關，四線式有源開關多了一個反相輸出，五線式有源開關的電源（兩線）和輸出（三線）是分開的。

 二線無源開關（干接點），包括按鈕開關，旋鈕開關、行程開關、繼電器觸點等，接入PLC輸入點接法：不分正負極接入輸入回路。

 二線有源開關包括磁簧開關、磁性接近開關等，一般有兩根引出線，棕色為正極，藍色為負極。

 PLC內部光耦公共端接正極的，點位接棕色線；PLC內部光耦公共端接負極的，點位接藍色線。

 有的二線有源開關內部具有雙向二極管或橋式整流回路，可以不分正負極。二線有源開關的靜態泄漏電流不能大于1mA。

 三線有源開關：U型光電開關、光纖放大器、接近光電開關、三線磁簧開關、對射光電開關等，分NPN和PNP兩種。

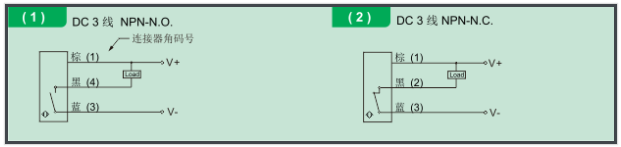

 NPN型開關（感應器）接線方法：棕正藍負接電源，“黑→藍”高轉低電平輸出，黑線接PLC輸入點，通時黑色線接近0V，把黑、藍線短接PLC輸入指示燈點亮。.

 口訣：

 “NPN型感應器，

 S/S公共端接正極，

 棕正藍負黑點位，

 漏電流點位流出”。

 PNP型開關（感應器）接線方法：棕正藍負接電源，“棕→黑”低轉高電平輸出，黑線接PLC輸入點，通時黑色線接近24V，把黑、棕短接PLC輸入指示燈點亮。

 口訣：

 “PNP型感應器，

 S/S公共端接負極，

 棕正藍負黑點位，

 源電流流入點位”。
